1.0 Product
The PenMount PM1310 control board is a high specification (Projected Capacitive Input, PCI)
touch panel controller product introduced by PenMount. The PenMount PM1310 can be applied
in the consumer, commercial and the industrial fields.
The PenMount PM1310 provides two types of interfaces, USB, I虏C and UART interface,
supports PCI touch panels sized from 8.4鈥� to 10.4鈥�. PenMount PM1310 also supports a wide
range of operating systems such as Windows and Linux.
The PenMount PM1310 was developed based on Microchip microprocessor and is paired with
PenMount鈥檚 in-house hardware design and firmware algorithmic mechanism. It provides high
performance computing and possesses excellent anti-noise capabilities.

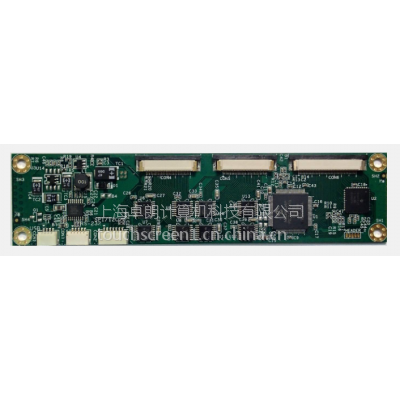

There are four connectors on this board: two 40 Pins ZIF connectors for PCI touch screen FPC
cable, one USB connector for 4-pin USB cable (optional) , and one I虏C/UART connector for 7-pin
I虏C cable (optional).
2.0 Specifications
2.1 Controller part no: P2-08 x1
2.2 Supporting Projected Capacitive touch panel size:
Projected capacitive type, size is 8.4鈥� to 10.4"
2.3 Interface: USB, UART, I虏C
USB: Full-speed, 12Mbps
UART Interface 38400 baud rate / 8bit data / non parity / one stop bit / non-PnP
I虏C, Slave, support 400 kHz specifications
2.4 ADC resolution: 10bits
2.5 Max Touch Line : 35 Driving lines, 23 Sensing line
2.6 Sampling rate: >160sps (Single)
2.7 Operation Voltage Vcc: +5V , 卤 5%
2.8 Power Consumption: Typical -- Working Mode: 33.2mA / 5V DC
Idle Mode: 23.2mA / 5V DC
Sleep Mode: 1.0mA / 5V DC
2.9 Operating temperature: -30掳C ~ +70掳C
2.10 Storage temperature: -40掳C ~ +85掳C
2.11 RS specification: IEC61000-4-3 Level 3 ,Criteria A (For 1.8mm Top Glass, Dual touch)
2.12 CS specification: IEC61000-4-6 Level 3 ,Criteria A (For 1.8mm Top Glass, Dual touch)
